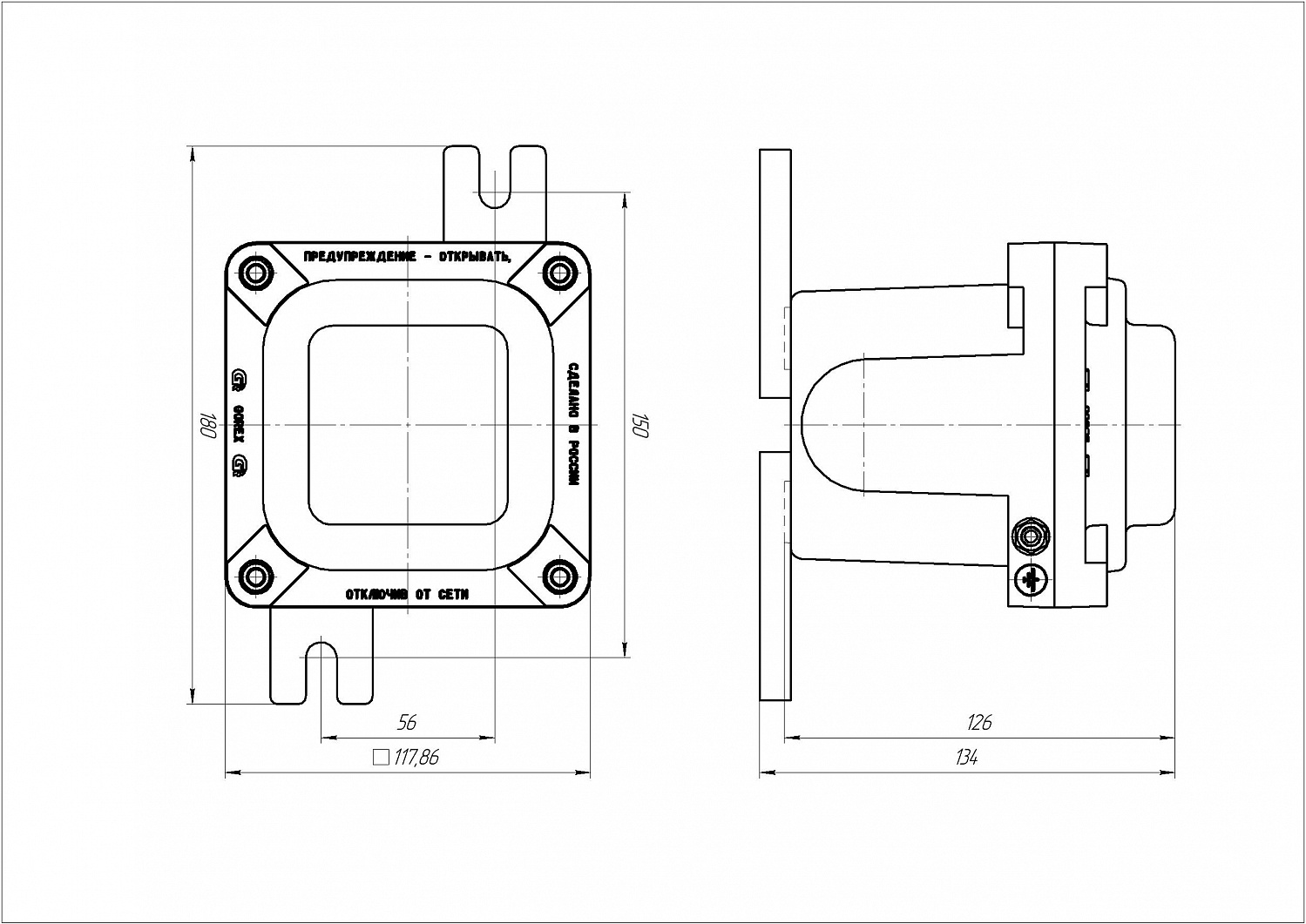

Материал изготовления: коррозионностойкий алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе парам сероводорода и соляной кислоты. Крепление крышки к корпусу осуществляется с помощью винтов с шестигранным углублением под «ключ». Конструкция коробок типа КВСА(О)-1 предусматривает наличие смотрового окна в крышке, выполненного из ударопрочного поликарбонатного стекла.
Внутри корпуса на DIN-рейке крепятся клеммные зажимы. В коробках КВСА(О)-1 возможна установка электронных приборов. Корпус оснащен внутренним и внешним заземляющими зажимами.
На боковых поверхностях размещаются кабельные вводы с установленными в них заглушками, обеспечивающими герметичность при транспортировке и позволяющие использовать коробку с пустыми вводами (без кабеля), сохраняя при этом заданный уровень взрывозащиты. При вводе кабеля заглушка удаляется.
Коробки к внешним элементам крепятся болтами через четыре установочных отверстия.
Завод имеет возможность разработать конструкторскую документацию на коробки соединительные по техническому заданию заказчика с дальнейшей сертификацией и размещением заказа в производство.
Структура обозначения
КВСА(О)-Х1 ХХ.ХХ.ХХ2 Х3 Х4/Х5П Х6РЕ Х7Х8(А) Х9Х10(В) Х11Х12(С) Х13Х14(D) Х15 Х16, гдеКВСА - коробка взрывозащищенная соединительная алюминиевая;
О - исполнение коробки с окном. При отсутствии в коробке окна, индекс "О" не ставится;
Х1 - номер исполнения:
1 - коробка прямоугольной или квадратной формы с плоским взрывонепроницаемым соединением крышки и корпуса;
2 - коробка прямоугольной или квадратной формы с резьбовым взрывонепроницаемым соединением крышки и корпуса;

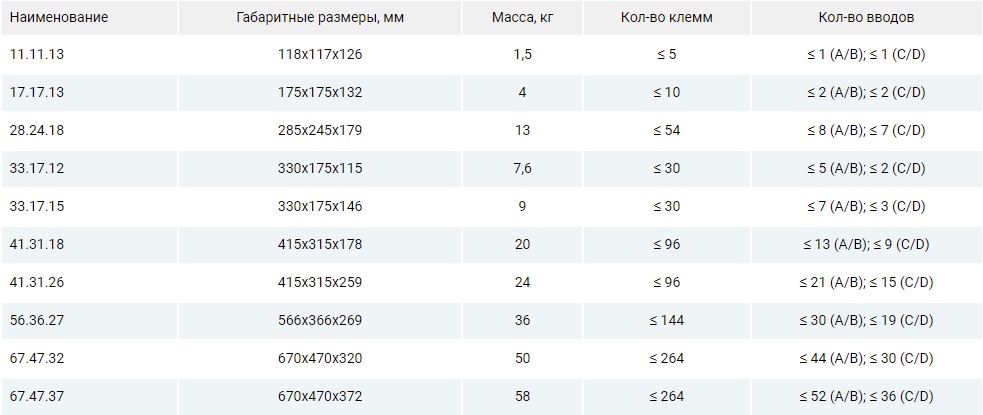

ХХ.ХХ.ХХ2 - типоразмер корпуса;
Х3 – указывается индекс ЕхdIIC Gb U или ЕхdI Mb U/ ЕхdIIС Gb U в случае, когда коробки поставляются как Ех – компоненты, при этом обозначения Х4/Х5П Х6РЕ Х7Х8(А) Х9Х10(В) Х11Х12(С) Х13Х14(D) не указываются;
Х4 - значение номинального тока, А
Х5 - количество клемм без учета клемм заземления;
П – применение пружинных клеммных зажимов. В случае применения винтовых клеммных зажимов - индекс «П» не ставится;
Х6РЕ - количество клемм заземления. В случае установки одной клеммы заземления, индекс "1РЕ" не ставится;
Х7, Х9, Х11, Х13 – количество кабельных вводов и дренажных устройств для слива конденсата, установленных на сторонах коробки с условным обозначением А, В, С, D соответственно;
Х8, Х10, Х12, Х14 – типы кабельных вводов и дренажных устройств для слива конденсата, установленных на сторонах коробки с условным обозначением А, В, С, D соответственно;
А, В, С, D - обозначение сторон коробок;
Х15 - климатическое исполнение и категория размещения;
Х16 - обозначение технических условий.
Полная структура условного обозначения устройств согласно ТУ 3424-026-62509866-2013.
|
Морской регистр
|
Да |
|
Маркировка взрывозащиты
|
1 Ex d IIС T6 Gb X / Ex d IIC Gb U / PB Ex d I Mb U |
|
Климатический класс
|
У1 / ХЛ1 / УХЛ5 |
|
Температура окружающей среды, ⁰С
|
-60 ... +45 |
|
Класс IP
|
66 |
|
Материал корпуса
|
Алюминий |
|
Группа механического исполнения по ГОСТ 17516.1
|
М7 |
|
Ток, А
|
≤309 |
|
Напряжение, В
|
≤660 |
|
Сечение кабеля, мм²
|
≤150 |
|
Срок службы, лет
|
12 |
|
Гарантийный срок, мес.
|
24 |
